Jenis Shackle Kapal. Shackle adalah komponen penghubung berbentuk U dengan pin pengunci yang digunakan untuk menyambung tali, rantai, wire rope, dan peralatan tambat di kapal maupun dermaga. Fungsinya sederhana di atas kertas. Tapi di lapangan, shackle yang salah pilih atau salah pasang adalah komponen yang paling sering jadi titik awal insiden lifting dan mooring yang tidak perlu terjadi.
Apa Itu Shackle
Shackle bukan sekadar penghubung logam.
Dia adalah komponen yang menanggung beban dinamis, bukan beban statis. Di operasi tambat kapal, shackle menerima tarikan yang berubah arah dan besarannya terus-menerus mengikuti gerakan kapal dan arus.
Di beberapa proyek yang saya temui, shackle dipilih berdasarkan ukuran fisik yang kelihatannya “cocok”. Bukan berdasarkan Working Load Limit atau WLL yang tertera di badannya.
Itu masalah yang lebih umum dari yang seharusnya.
Jenis Shackle Kapal

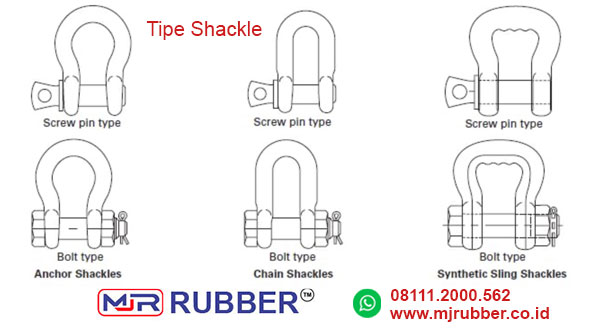

Ada dua keluarga besar shackle yang perlu Anda pahami sebelum bicara soal aplikasinya.
Bow shackle atau omega shackle, bentuknya membulat di bagian bawah. Cocok untuk beban yang datang dari berbagai sudut karena distribusi tegangan di bodi yang lebis merata. Banyak dipakai di mooring buoy, anchor chain, dan sambungan wire rope di dermaga.
Dee shackle atau chain shackle, badannya lebih ramping dan lurus. Kuat untuk beban satu arah, tapi tidak toleran terhadap beban lateral. Kalau dipakai di aplikasi yang bebannya berubah sudut, dee shackle bisa gagal lebih cepat dari yang tertera di tabel WLL-nya.
Dari sisi pin, ada dua tipe. Screw pin yang diputar manual dan diamankan dengan kawat seizing. Dan safety bolt yang pakai mur dan split pin. Di operasi offshore dan lifting, safety bolt jauh lebih aman karena screw pin bisa longgar sendiri akibat getaran.
Tidak semua kasus sama, tapi di dermaga-dermaga kecil sepanjang Kalimantan, screw pin tanpa kawat seizing itu pemandangan yang terlalu sering saya lihat.
Material dan Sertifikasi
Material shackle untuk aplikasi maritim harus baja tempa, bukan besi cor.
Ini bukan preferensi. Ini keharusan.
Besi cor kelihatannya sama dari luar. Tapi karakteristik patahnya berbeda jauh. Baja tempa gagal secara daktail, dia meregang dulu sebelum putus dan memberi tanda. Besi cor gagal secara getas, tiba-tiba, tanpa peringatan.
Di operasi lifting offshore atau mooring kapal tanker, perbedaan itu bisa berarti keselamatan orang di sekitarnya.
Sertifikasi yang berlaku untuk proyek maritim Indonesia mengacu pada standar BKI untuk kapal berbendera Indonesia dan DNV atau Lloyd’s untuk proyek offshore. Setiap shackle untuk aplikasi kritis harus punya mill certificate yang bisa ditelusuri ke nomor heat materialnya. Kalau supplier tidak bisa kasih dokumen itu…
Itu tanda yang cukup jelas.
Shackle di Operasi Tambat
Di operasi mooring, shackle bekerja di titik paling dinamis dari seluruh sistem tambat.
Sambungan antara mooring line dan bollard. Antara chain stopper dan anchor chain. Antara towing wire dan towing hook. Semua titik itu menanggung beban yang berubah setiap detik mengikuti gerakan kapal.
Saya pernah lihat kondisi shackle mooring di salah satu dermaga batubara di Kaltim setelah kapal Cape size sandar dalam kondisi arus deras. Shackle-nya masih utuh, tapi pin-nya sudah mulai berputar keluar. Kawat seizing-nya tidak ada. Tidak ada yang memasangnya sejak awal.
Kalau kapalnya bergerak sedikit lebih agresif malam itu, ceritanya mungkin berbeda.
Saya diam beberapa detik waktu lihat kondisi itu.
Kesalahan Pemasangan Shackle
Kesalahan paling umum pertama, pin tidak dikunci.
Screw pin yang tidak diseizing kawat akan longgar sendiri dalam operasi dinamis. Ini bukan teori getaran. Ini fisika dasar yang sudah terbukti berulang kali di lapangan.
Kesalahan kedua, orientasi salah.
Bow shackle harus menerima beban di bagian bodi yang melengkung, bukan di pin. Kalau beban utama jatuh di pin, kapasitasnya turun drastis dan titik kegagalannya bergeser ke komponen yang paling tidak siap menanggungnya.
Kesalahan ketiga yang paling jarang dibahas, shackle dipakai di luar WLL-nya karena tidak ada ukuran yang sesuai di stok. Jadi dipakai yang ada. Kadang ukuran lebih kecil, kadang tipe yang salah.
Di beberapa proyek yang saya temui, ini bukan kelalaian. Ini keputusan yang dibuat di bawah tekanan waktu dan ketersediaan stok. Tapi konsekuensinya tetap sama terlepas dari alasannya.
Inspeksi dan Batas Pakai
Shackle harus diinspeksi sebelum setiap penggunaan untuk operasi kritis.
Ini standar. Tapi di lapangan, inspeksi visual sebelum pakai sering dilewati karena “tadi juga aman” atau karena tidak ada yang punya waktu.
Tanda shackle harus segera tidak dipakai: deformasi pada bodi meski kecil, pin yang sudah tidak bisa dikencangkan penuh, permukaan yang sudah tergerus lebih dari 10 persen diameter nominal, dan tanda retak di area transisi bodi ke mata shackle.
Shackle yang pernah terkena beban shock, yaitu beban kejut yang melebihi WLL sekalipun sebentar, harus langsung disingkirkan dari operasi. Tidak ada cara visual untuk memastikan kondisi metalurgi di dalamnya masih aman setelah shock loading.
Ini yang paling sering dikompromikan. Karena shackle-nya kelihatan masih bagus.
Shackle untuk Lifting Offshore
Di operasi lifting offshore, standarnya naik satu tingkat.
Crane barge dan derrick barge yang beroperasi di perairan Natuna, Selat Makassar, atau Laut Sulawesi menggunakan shackle dengan sertifikasi khusus untuk operasi dinamis. Bukan hanya WLL statis, tapi dynamic load factor yang memperhitungkan gerakan vessel saat lifting berlangsung di laut bergelombang.
Shackle untuk lifting offshore umumnya harus punya Proof Load Certificate, bukan hanya sertifikat material. Proof load biasanya 2 sampai 2,5 kali WLL yang diaplikasikan saat pengujian.
Dan setiap shackle yang dipakai di operasi lifting offshore harus terdaftar di lifting register kapal.
Di beberapa proyek offshore Indonesia yang saya ikuti, ketidaklengkapan lifting register ini jadi temuan rutin saat audit HSE. Bukan karena tidak tahu prosedurnya. Tapi karena dokumentasinya tidak diupdate setiap kali ada pergantian komponen di lapangan.
Untuk kebutuhan shackle sertifikasi DNV dan BKI untuk kapal dan proyek offshore, MJR Rubber di mjrubber.co.id menyediakan produk dengan dokumentasi lengkap yang bisa ditelusuri. Hubungi tim kami untuk konsultasi spesifikasi sesuai kebutuhan proyek Anda.
Harga dan Pengadaan
Harga shackle bersertifikasi untuk aplikasi maritim berkisar antara Rp 85.000 hingga Rp 1.200.000 per unit tergantung kelas WLL, tipe, dan pabrikan.
Shackle WLL 1 ton untuk aplikasi ringan ada di kisaran bawah. Shackle WLL 25 ton ke atas untuk operasi mooring dan lifting berat masuk di kisaran atas.
Yang sering jadi masalah di pengadaan adalah shackle tanpa sertifikasi yang dijual dengan harga jauh lebih murah dan secara fisik kelihatan identik dengan yang bersertifikasi.
Bedanya tidak kelihatan dari luar.
Bedanya kelihatan saat dia gagal.
Tips pengadaan yang sederhana: minta mill certificate dan proof load certificate sebelum terima barang. Kalau supplier tidak bisa kasih dalam 24 jam, itu informasi yang cukup untuk membuat keputusan.
Untuk Anda yang sedang dalam proses pengadaan shackle untuk dermaga, kapal, atau proyek offshore, hubungi MJR Rubber langsung di WhatsApp 081112000562 atau kunjungi mjrubber.co.id. Tim kami siap bantu pilih tipe dan kelas WLL yang sesuai aplikasi Anda, lengkap dengan dokumentasi sertifikasi yang dibutuhkan.
Shackle yang gagal di titik kritis bukan hanya masalah teknis.
Dia masalah yang tidak bisa di-undo.
Dan hampir selalu, kalau ditelusuri ke belakang, ada satu keputusan kecil di awal yang seharusnya bisa dibuat berbeda.
