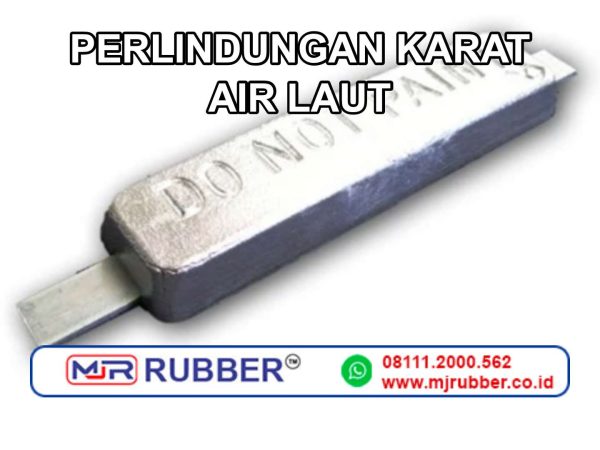

Zinc Anode Proteksi

Zinc anode proteksi adalah sistem anoda korban berbahan seng yang dipasang menempel pada struktur baja di lingkungan air laut. Fungsinya mencegah korosi lewat reaksi elektrokimia, di mana zinc mengorbankan dirinya terlebih dahulu supaya besi di sekitarnya tetap utuh. Sistem ini dipakai luas pada kapal, tiang dermaga, tangki, struktur offshore, hingga pipa bawah tanah. MJ Protection by MJR Rubber menghadirkan solusi ini untuk pemilik aset maritim dan industri di Indonesia.

Ada satu momen yang sering kejadian di lapangan. Tim inspeksi turun ke bawah dermaga di Balikpapan, senter diarahkan ke tiang pancang, dan yang kelihatan bukan besi mengkilap lagi. Karatnya udah menggerogoti lapisan luar, kadang sampai keropos separuh diameter. Padahal umur pakainya baru separuh dari rencana desain. Korosi laut memang begitu, diam-diam, tapi hasilnya bisa bikin proyek miliaran rupiah harus diperbaiki lebih cepat dari jadwal.

Dua Zona Proteksi

Setiap tiang pancang di laut sebenarnya menghadapi dua kondisi lingkungan yang berbeda total, tergantung tingginya dari permukaan air. Bagian atas yang naik turun kena pasang surut disebut splash zone. Bagian bawah yang terendam terus disebut submerged zone atau above seabed area.

Perbedaan ini bukan sekadar istilah teknis di atas kertas. Ia menentukan metode proteksi apa yang cocok dipakai.

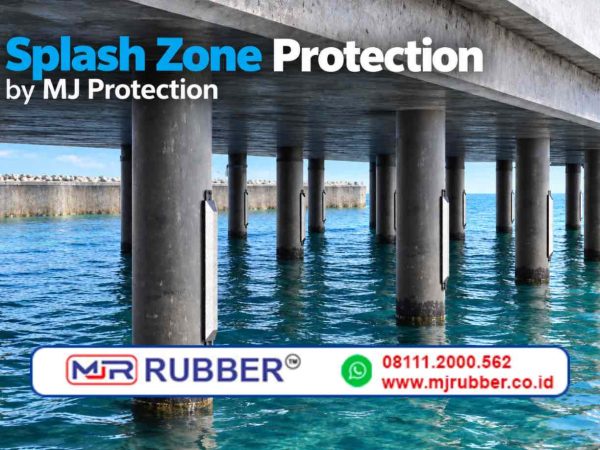

Kenapa Splash Zone Beda

Splash zone itu area paling ganas buat korosi. Kadang basah kena percikan, kadang kering kena angin dan matahari langsung. Siklus basah-kering yang berulang ini justru mempercepat oksidasi, karena oksigen dan air ketemu besi secara bergantian dalam jumlah cukup.

Masalahnya, cathodic protection tidak bekerja optimal di sini. Sistem ini butuh air laut sebagai elektrolit yang konstan supaya arus proteksi bisa mengalir dari anoda ke besi yang dilindungi. Kalau areanya kadang kering, arus itu putus-putus, dan proteksinya jadi tidak konsisten.

Solusi yang lebih pas untuk splash zone adalah HDPE Jacketing, yaitu pembungkus fisik yang menutup pile dari kontak langsung dengan udara dan air. Ini bukan topik yang mau dibahas panjang di sini, tapi penting disebut supaya gambaran proteksi pile jadi utuh. Zinc anode proteksi baru masuk perannya di zona berikutnya.

Cara Kerja Zinc Anode

Prinsipnya sederhana secara konsep, walau prosesnya elektrokimia yang cukup rumit kalau dijelaskan detail. Logam seperti zinc, aluminium, dan magnesium punya sifat lebih reaktif dibanding besi. Titik oksidasinya lebih rendah.

Ketika zinc dipasang menempel ke struktur baja yang sama-sama terendam air laut, dua logam ini otomatis membentuk semacam rangkaian elektrokimia. Zinc, karena lebih reaktif, akan terkorosi lebih dulu. Ia “mengorbankan” dirinya secara bertahap, sementara besi di sekitarnya relatif aman selama zinc itu masih ada dan belum habis termakan.

Itu sebabnya sistem ini disebut sacrificial anode, anoda korban. Bukan proteksi yang mencegah korosi sama sekali, tapi mengalihkan korosi itu ke material yang memang dirancang untuk habis duluan.

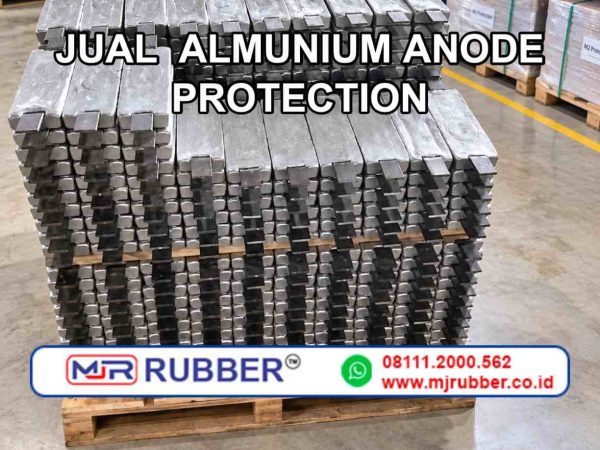

Zinc vs Aluminium Anode

Dua logam ini sama-sama populer dipakai sebagai anoda korban, tapi karakteristiknya beda, dan pemilihannya tergantung aplikasi.

Zinc anode punya kapasitas listrik sekitar 780 Ah per kg. Angka ini lebih rendah dibanding aluminium yang bisa mencapai 2.000 sampai 2.700 Ah per kg. Konsekuensinya, untuk luas area proteksi yang sama, zinc butuh massa lebih banyak dibanding aluminium.

Tapi zinc punya keunggulan lain yang bikin ia tetap jadi pilihan utama di aplikasi tertentu. Perilaku pelarutannya lebih stabil dan bisa diprediksi, terutama di kondisi arus rendah atau turbulensi tinggi. Zinc juga lebih tahan terhadap disbonding, yaitu lepasnya anoda dari braket akibat guncangan atau aliran air yang kencang.

Karena alasan itu, zinc anode proteksi jadi pilihan yang lebih disukai untuk badan kapal. Kapal bergerak, bergetar, kadang manuver di perairan dangkal dengan turbulensi tinggi. Stabilitas zinc di kondisi seperti ini jadi nilai lebih yang aluminium belum tentu bisa samai. Meski secara efisiensi berat aluminium menang.

Aluminium anode lebih unggul di struktur tetap yang diam, seperti tiang dermaga, tangki, dan struktur offshore. Bobotnya lebih ringan, kapasitasnya lebih tinggi, jadi lebih ekonomis untuk area proteksi yang luas dan statis.

Jadi bukan soal mana yang lebih baik secara mutlak. Soal mana yang cocok dengan kondisi pemakaiannya.

Ada satu hal lagi yang kadang jadi pertimbangan tambahan, yaitu suhu lingkungan. Aluminium anode punya batas suhu operasional, biasanya di kisaran 50 sampai 60 derajat Celsius. Di atas itu, efisiensinya bisa turun drastis. Zinc relatif lebih tahan di kondisi suhu yang lebih tinggi, makanya di beberapa aplikasi dekat mesin atau area yang cenderung panas, zinc anode proteksi tetap jadi pilihan yang lebih aman meski dari sisi ekonomi kalah efisien dibanding aluminium.

Kesalahan Umum

Beberapa kesalahan sering terulang saat pemilik proyek mulai masuk ke pengadaan zinc anode proteksi, biasanya karena minim informasi di awal.

Kesalahan pertama, menyamakan semua penawaran hanya dari angka total kilogram tanpa menanyakan asumsi di baliknya. Sudah dibahas di atas kenapa ini berbahaya, karena umur desain dan current density yang berbeda bisa menghasilkan angka yang jauh berbeda meski luas areanya sama.

Kesalahan kedua, menganggap satu jenis anoda cocok untuk semua zona proteksi. Padahal splash zone dan submerged zone butuh pendekatan berbeda, dan memaksakan cathodic protection saja tanpa HDPE Jacketing di splash zone biasanya berujung pada proteksi yang tidak maksimal di area paling rawan tadi.

Kesalahan ketiga, mengabaikan inspeksi berkala setelah instalasi selesai. Zinc anode proteksi memang dirancang untuk habis pakai, tapi tanpa pemantauan sisa massa anoda secara rutin, sulit menentukan kapan waktu yang tepat untuk penggantian sebelum besi struktur mulai ikut termakan korosi.

Hitung Kebutuhan Zinc Anode Proteksi

Bagian ini sering bikin pemilik proyek bingung, terutama kalau baru pertama kali berhadapan dengan tender cathodic protection. Kebutuhan zinc anode proteksi dihitung pakai rumus yang mengacu ke standar internasional semacam DNV-RP-B401.

Secara sederhana, massa anoda yang dibutuhkan dipengaruhi oleh luas area yang mau diproteksi, tingkat arus proteksi yang dibutuhkan atau current density, umur desain sistem dalam tahun, kapasitas elektrokimia bahan anoda dalam Ah per kg, dan faktor utilisasi anoda itu sendiri.

Empat variabel terakhir ini yang paling sering luput dari perhatian buyer. Banyak yang cuma dikasih data luas area dari kontraktor sipil, tanpa tahu bahwa umur desain dan current density itu keputusan teknis yang harus dikonfirmasi dulu sebelum angka kg akhir bisa ditentukan.

Praktiknya, dua proyek dengan luas area sama persis bisa punya kebutuhan anoda yang beda jauh, tergantung berapa tahun umur desain yang diminta pemilik proyek. Umur desain 10 tahun jelas beda kebutuhan dengan 20 tahun.

Sebagai gambaran kasar, area seluas 300 meter persegi di zona submerged, dengan asumsi current density menengah dan umur desain 10 tahun, bisa membutuhkan zinc anode proteksi sekitar satu setengah ton lebih. Angka ini akan naik signifikan kalau umur desain dinaikkan jadi 15 atau 20 tahun, karena total arus yang harus disuplai sepanjang masa pakai juga ikut bertambah.

Bandingkan dua penawaran dari vendor berbeda tanpa tahu asumsi di baliknya itu percuma. Bisa saja vendor A kasih angka lebih kecil bukan karena lebih efisien, tapi karena asumsi umur desainnya cuma 5 tahun, sementara vendor B menghitung untuk 15 tahun. Selisih harga di atas kertas jadi menyesatkan kalau basis perhitungannya beda.

Karena itu, sebelum minta penawaran zinc anode proteksi ke vendor manapun, ada baiknya pemilik proyek sudah menetapkan dulu umur desain yang diinginkan. Kalau belum yakin, tim teknis biasanya bisa bantu memberi rekomendasi berdasarkan tingkat kritikalitas struktur dan anggaran maintenance jangka panjang yang tersedia.

Ukuran Anoda Nyata

Ada satu hal yang jarang disadari sampai orang benar-benar pegang barangnya. Hasil hitungan teoritis kadang menunjukkan angka kecil, katakanlah tiga koma sekian kilogram untuk satu titik pile yang luasnya cuma sepetak meja.

Di lapangan, anoda tidak pernah dibuat sekecil itu. Ada ukuran minimum dari pabrik yang harus dipenuhi, karena setiap anoda butuh core atau inti besi penguat di dalamnya supaya tidak lepas saat dipasang. Selain itu, dimensi fisiknya juga harus cukup besar untuk bisa menempel kuat di pile berdiameter besar, apalagi kalau lokasinya di perairan dengan arus kencang seperti sebagian pelabuhan di Kalimantan atau Belawan.

Jadi kalau hasil hitungan kecil, bukan berarti anodanya dibikin custom seukuran itu. Biasanya dipakai ukuran terkecil dari katalog pabrik, dan kelebihan kapasitasnya jadi semacam bonus umur pakai. Bukan pemborosan, tapi margin keamanan.

Distribusi jumlah anoda di sepanjang pile juga tidak selalu rata. Pile dengan diameter lebih besar biasanya butuh lebih banyak titik pemasangan supaya arus proteksi tersebar merata ke seluruh permukaan, bukan cuma menumpuk di satu sisi. Untuk pile diameter 609 milimeter dan 762 milimeter yang umum dipakai di dermaga batubara, jumlah titik anoda per pile biasanya disesuaikan lagi dengan kedalaman air dan orientasi pile, apakah vertikal atau miring atau yang biasa disebut rake.

Welded atau Bolted

Ada dua tipe pemasangan anoda yang umum dipakai, dan pemilihannya berpengaruh ke cara instalasi di lapangan.

Tipe welded, anoda dilas langsung ke struktur lewat core logam di dalamnya. Ikatannya kuat dan permanen, cocok untuk area yang jarang dibongkar pasang. Tipe ini umum dipakai di badan kapal, biasanya dikerjakan saat kapal sedang docking.

Tipe bolted, anoda dipasang pakai baut lewat braket yang sudah disiapkan. Prosesnya lebih cepat, tidak butuh alat las, dan yang paling penting, gampang diganti kalau anodanya sudah habis termakan. Untuk struktur tetap seperti tiang dermaga yang memang perlu penggantian anoda secara berkala setiap beberapa tahun, tipe bolted jauh lebih praktis.

Nggak ada yang salah dari dua pilihan ini. Tinggal disesuaikan sama kebutuhan maintenance jangka panjangnya.

Kapan Harus Diganti

Zinc anode proteksi bukan barang pasang sekali lalu dilupakan selamanya. Sifatnya memang habis pakai, karena fungsinya justru mengorbankan diri untuk melindungi besi di sekitarnya.

Tanda anoda sudah perlu diganti biasanya terlihat dari sisa massanya. Kalau sudah termakan sekitar 80 sampai 90 persen dari ukuran awal, efektivitas proteksinya mulai menurun, dan sebaiknya diganti sebelum benar-benar habis. Inspeksi berkala jadi penting di sini, biasanya lewat penyelaman langsung atau memakai jasa survey seperti CIPS dan DCVG untuk memastikan tingkat proteksi masih sesuai standar.

Untuk proyek dengan tipe bolted, penggantian ini relatif tidak ribet. Tinggal buka baut lama, pasang anoda baru, selesai. Proses seperti ini yang bikin biaya maintenance jangka panjang zinc anode proteksi tetap terkendali dibanding harus mengganti seluruh sistem struktur akibat korosi yang telanjur parah.

Aplikasi MJ Protection Pada Zinc Anode Proteksi

MJ Protection by MJR Rubber menyediakan sistem zinc anode proteksi untuk berbagai jenis aset yang berhadapan langsung dengan lingkungan air laut atau tanah yang korosif.

Untuk kapal, zinc anode dipasang di lambung dan area yang rentan turbulensi tinggi, memanfaatkan stabilitas pelarutan zinc yang sudah dibahas di atas. Untuk tiang dermaga, anoda dipasang di zona submerged atau above seabed, biasanya dipadukan dengan HDPE Jacketing di splash zone-nya supaya proteksi pile jadi menyeluruh dari atas sampai bawah.

Tangki penyimpanan, baik yang di darat maupun offshore, juga butuh proteksi serupa, terutama bagian dasar tangki yang kontak langsung dengan tanah atau air. Struktur offshore seperti platform dan jetty juga jadi aplikasi umum, mengingat paparan air lautnya konstan sepanjang tahun.

Satu lagi yang kadang terlewat, pipa bawah tanah. Pipa distribusi migas atau air yang tertanam di tanah juga bisa korosi kalau tanahnya punya resistivitas rendah. Zinc anode proteksi jadi salah satu opsi pengamanan yang dipakai di sepanjang jalur pipa, terutama di titik-titik yang sulit dijangkau untuk inspeksi rutin.

Sebagian pemilik proyek langsung paham kenapa proteksi ini penting begitu dikasih lihat foto pile yang keropos. Sebagian lagi masih mikir dua kali soal anggarannya. Wajar, karena ini memang investasi awal yang kelihatannya besar, padahal biaya perbaikan struktur yang sudah telanjur korosi jauh lebih mahal.

Kenapa Pilih MJ Protection

MJ Protection by MJR Rubber berangkat dari pengalaman menangani material proteksi korosi untuk dermaga dan struktur maritim, bukan pemain baru yang asal masuk pasar. Produk zinc anode proteksi yang ditawarkan mengacu ke standar yang sama dipakai industri, seperti DNV-RP-B401 dan NACE, supaya hasil perhitungan kebutuhan anoda bisa dipertanggungjawabkan ke pemilik proyek maupun konsultan pengawas.

Yang membedakan, MJR Rubber sudah lebih dulu dikenal lewat lini HDPE Jacketing untuk splash zone. Jadi buat proyek dermaga yang butuh proteksi menyeluruh dari splash zone sampai submerged zone, semuanya bisa ditangani dalam satu paket, satu vendor, tanpa harus koordinasi bolak-balik antara dua kontraktor berbeda.

Ini yang bikin prosesnya lebih efisien buat pemilik proyek. Satu survey, satu perhitungan teknis, satu jadwal instalasi.

Tim MJ Protection by MJR Rubber juga terbuka soal batas kepastian di setiap perhitungan yang diberikan. Kalau data lapangan seperti resistivitas air atau kondisi arus belum lengkap, itu akan disampaikan apa adanya sebagai asumsi, bukan dipaksakan jadi angka pasti yang berisiko meleset saat instalasi. Pendekatan seperti ini yang bikin hasil perhitungan zinc anode proteksi lebih bisa dipercaya, baik oleh pemilik proyek maupun konsultan pengawas yang mengaudit dokumen teknisnya.

Cara Pesan Zinc Anode Proteksi

Kalau ada proyek yang sedang butuh perhitungan kebutuhan zinc anode proteksi, baik untuk kapal, tiang dermaga, tangki, struktur offshore, maupun pipa bawah tanah, tim MJ Protection by MJR Rubber siap bantu dari tahap perhitungan sampai instalasi.

Kirim data luas area atau spesifikasi proyek lewat email di admin@mjrubber.co.id, atau langsung hubungi tim lewat WhatsApp di 081112000562. Semakin lengkap data yang dikirim, seperti diameter pile, kedalaman, dan umur desain yang diinginkan, semakin cepat juga perhitungan dan penawaran bisa disiapkan.

Korosi tidak menunggu proyek selesai dianggarkan. Ia jalan terus setiap hari struktur itu terendam air laut. Menunda proteksi bukan berarti menghemat, hanya menunda biaya yang nantinya jadi lebih besar.
