Frontal Frame Pelabuhan

Frontal frame pelabuhan merupakan elemen struktural yang dirancang untuk memperkuat sistem fender dalam meredam energi benturan kapal dengan dermaga. Komponen ini dipasang dibagian depan fender utama sebagai penyangga sekaligus pelindung agar distribusi beban lebih merata.

Fungsinya tidak hanya sebagai alat penyangga fisik, tetapi juga sebagai pengaman tambahan bagi struktur dermaga. Dengan penggunaan frontal frame, potensi kerusakan akibat tabrakan langsung ke dinding pelabuhan dapat dikurangi secara signifikan.

Frontal frame pelabuhan biasanya dirancang mengikuti bentuk permukaan kapal agar gaya benturan bisa tersebar secara menyeluruh. Inilah yang membuatnya menjadi bagian penting dalam desain keselamatan dermaga modern.

Fungsi Utama Frame

Salah satu fungsi utama dari frontal frame pelabuhan adalah menyerap dan mendistribusikan gaya benturan yang ditimbulkan oleh kapal ketika bersandar. Dengan sistem ini, tekanan pada satu titik dapat dihindari.

Frontal frame juga meningkatkan kinerja fender dengan cara memperluas permukaan kontak antara kapal dan fender. Hal ini berdampak pada efisiensi energi serap dan menurunkan risiko deformasi struktur.

Selain itu, fungsi visual dari frontal frame turut memengaruhi operasional. Keberadaan struktur ini menjadi panduan visual bagi nahkoda dalam proses tambat, yang penting untuk keselamatan bersandar.

Struktur dan Komponen

Struktur frontal frame pelabuhan terdiri dari beberapa komponen utama. Di antaranya adalah pelat baja luar, bantalan karet atau bantalan komposit, rangka pengikat, serta konektor yang menghubungkan dengan sistem fender.

Pelat baja berfungsi sebagai elemen utama yang bersentuhan langsung dengan lambung kapal. Biasanya dilapisi cat anti karat dan pelindung gesek agar tahan terhadap abrasi dan kondisi laut ekstrem.

Bantalan karet berada di antara pelat dan rangka fender, berfungsi sebagai lapisan penyerap energi. Komponen lainnya seperti pengunci mekanis dan sambungan fleksibel memastikan struktur tetap stabil meski menerima tekanan berulang.

Keunggulan Sistem Ini

Keunggulan utama frontal frame pelabuhan adalah kemampuannya dalam mendistribusikan tekanan secara merata. Hal ini penting agar tidak terjadi konsentrasi beban pada satu titik, yang bisa merusak fender dan dermaga.

Sistem ini juga memperpanjang masa pakai fender karena mengurangi beban langsung yang diterima saat kapal bersandar. Dengan begitu, biaya perawatan jangka panjang menjadi lebih efisien.

Frontal frame memberikan fleksibilitas desain sesuai dengan ukuran kapal dan kebutuhan pelabuhan. Kemudahan dalam proses perawatan dan penggantian komponen juga menjadi alasan mengapa sistem ini banyak dipilih.

Desain Berdasarkan Beban

Desain frontal frame pelabuhan harus mempertimbangkan jenis kapal yang sering bersandar serta beban benturan yang terjadi. Data teknis seperti displacement kapal dan sudut tambatan sangat menentukan bentuk dan kekuatan frame.

Ahli perencanaan pelabuhan biasanya melakukan simulasi benturan untuk menentukan material dan dimensi ideal. Beban statis dan dinamis juga diperhitungkan agar struktur dapat bertahan dalam jangka panjang.

Ukuran frontal frame juga disesuaikan dengan sistem fender yang digunakan. Kombinasi desain yang tepat akan menciptakan sistem perlindungan dermaga yang optimal dan hemat biaya.

Material dan Teknologi

Material frontal frame pelabuhan biasanya menggunakan baja struktural yang tahan korosi laut. Untuk pelindung gesek, sering digunakan HDPE PAD yang dikenal memiliki ketahanan gesekan tinggi dan tidak merusak lambung kapal.

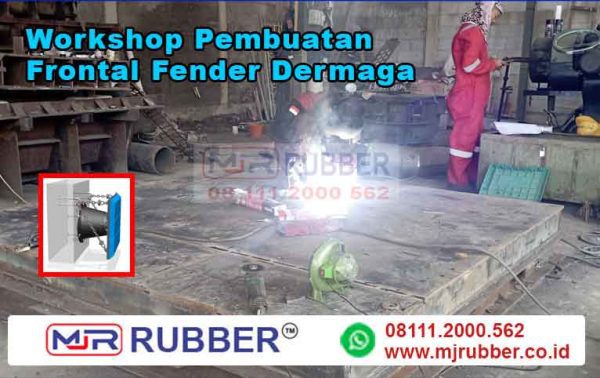

Teknologi fabrikasi modern memungkinkan pembuatan frame dengan toleransi presisi tinggi. Hal ini sangat penting agar sistem dapat bekerja secara optimal dan mudah dipasang di lapangan.

Penggunaan bahan komposit juga mulai dikembangkan untuk mengurangi bobot dan meningkatkan ketahanan terhadap cuaca ekstrem. Pemilihan material sangat menentukan efisiensi dan umur pakai sistem frontal frame.

Studi Kasus Frontal Frame Pelabuhan

Pada beberapa pelabuhan besar di Indonesia, frontal frame telah digunakan sebagai sistem perlindungan utama pada dermaga multipurpose. Salah satu contohnya adalah Pelabuhan Batu Ampar yang melayani kapal besar dengan berbagai jenis fender.

Implementasi sistem frontal frame di pelabuhan ini terbukti meningkatkan keselamatan tambat dan menurunkan biaya kerusakan struktur hingga lima puluh persen. Data ini diperoleh dari laporan inspeksi tahunan yang dilakukan sejak pemasangan.

Studi kasus seperti ini penting untuk menjadi acuan dalam pengembangan desain pelabuhan lain. Evaluasi teknis dari penggunaan frontal frame akan membantu menentukan standar nasional yang efisien dan adaptif.

Hambatan Implementasi Lapangan

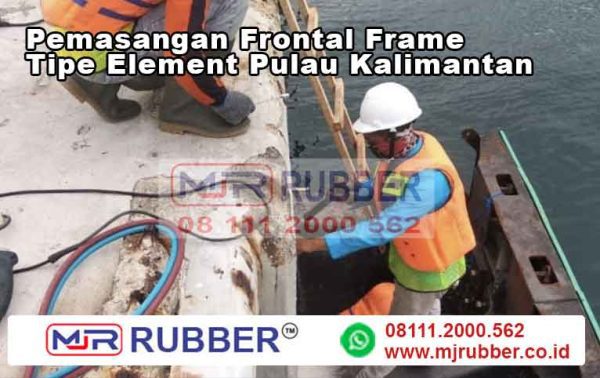

Salah satu tantangan dalam pemasangan frontal frame pelabuhan adalah kondisi infrastruktur eksisting yang belum mendukung sistem fender modern. Perlu modifikasi struktur agar kompatibel dengan desain baru.

Faktor lain adalah biaya investasi awal yang cukup tinggi. Namun hal ini sebanding dengan pengurangan biaya perawatan dan peningkatan usia pakai struktur dalam jangka panjang.

Selain itu, keterbatasan tenaga ahli dan vendor yang memahami spesifikasi teknis sistem ini juga menjadi hambatan. Oleh karena itu, dibutuhkan peran akademisi dan praktisi untuk memberikan pelatihan dan panduan teknis.

Standar Internasional Fontal Frame Pelabuhan

Frontal frame pelabuhan harus memenuhi standar internasional seperti PIANC dan ISO yang mengatur desain fender dan perlindungan struktur tambat. Standar ini meliputi dimensi, daya serap energi, dan ketahanan terhadap cuaca laut.

Dengan mengikuti acuan tersebut, desain frontal frame akan kompatibel dengan berbagai jenis kapal yang beroperasi secara global. Ini sangat penting untuk pelabuhan yang melayani kapal niaga internasional.

Standar juga mencakup aspek inspeksi berkala dan pemeliharaan sistem. Hal ini bertujuan untuk memastikan bahwa frontal frame tetap berfungsi maksimal sepanjang umur operasinya.

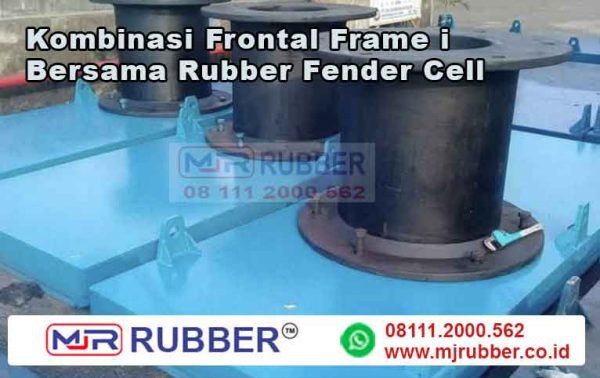

Fender Cell Pelabuhan

Fender cell merupakan salah satu jenis sistem fender paling kuat dan efektif yang digunakan di pelabuhan-pelabuhan besar. Bentuk silinder vertikalnya dirancang untuk mendistribusikan energi benturan secara menyeluruh dan merata, sehingga mampu melindungi struktur dermaga dari kerusakan akibat benturan kapal berat.

Fender jenis ini biasanya dipasangkan dengan frontal frame untuk meningkatkan daya serap energi serta mengurangi tekanan pada titik tertentu. Fender cell sangat cocok digunakan pada pelabuhan kargo, terminal kontainer, hingga jetty industri energi yang sering menerima kapal besar.

Keunggulan utama dari fender cell terletak pada daya tahannya yang tinggi, kemudahan perawatan, dan umur pakai yang panjang. Hal ini menjadikannya pilihan utama dalam perencanaan pelabuhan modern, terutama untuk kawasan yang mengalami pasang surut ekstrim atau memiliki frekuensi tambat tinggi.

MJR Rubber adalah produsen rubber fender terbesar di Indonesia yang juga memproduksi fender cell berkualitas tinggi. Produk-produk dari MJR Rubber telah digunakan di berbagai pelabuhan strategis di Indonesia dan dirancang sesuai dengan standar internasional seperti PIANC dan ISO. Material karet yang digunakan memiliki elastisitas tinggi dan tahan terhadap air laut, UV, dan abrasi.

Sebagai produsen nasional, MJR Rubber tidak hanya fokus pada kualitas produk tetapi juga memberikan layanan teknis, mulai dari konsultasi desain hingga pemasangan. Hal ini memastikan setiap fender cell yang dipasang benar-benar sesuai dengan kebutuhan struktur dan operasional pelabuhan.

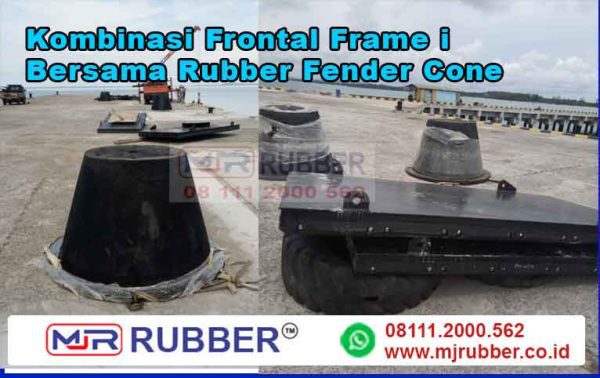

Cone Fender Pelabuhan

Cone fender adalah sistem pelindung struktur pelabuhan yang dirancang untuk menghadapi benturan kapal berukuran besar dengan intensitas tinggi. Bentuknya menyerupai kerucut yang kokoh, memungkinkan distribusi energi benturan secara optimal dengan deformasi yang terkontrol. Dengan kapasitas serap energi yang tinggi, cone fender sangat cocok digunakan di pelabuhan kontainer, pelabuhan minyak, dan fasilitas industri berskala besar.

Keunggulan utama cone fender terletak pada stabilitasnya saat menerima beban miring dan kemampuan menyebarkan tekanan secara luas ke struktur dermaga. Hal ini membantu mengurangi kerusakan akibat tumbukan dan memperpanjang masa pakai infrastruktur pelabuhan. Selain itu, cone fender mudah dipasangkan dengan frontal frame untuk meningkatkan efisiensi sistem secara keseluruhan.

Di Indonesia, cone fender semakin banyak digunakan seiring peningkatan aktivitas bongkar muat kapal besar. Sistem ini menjadi solusi andal untuk pelabuhan yang menghadapi tantangan cuaca ekstrem atau memiliki variasi kedalaman laut yang signifikan. Cone fender dirancang agar tahan terhadap tekanan berulang serta kondisi lingkungan yang korosif.

MJR Rubber adalah salah satu produsen rubber fender jetty paling berpengalaman di Indonesia. Perusahaan ini telah memproduksi cone fender berkualitas tinggi yang telah digunakan di berbagai pelabuhan utama dalam negeri. MJR Rubber memadukan keahlian teknis, kualitas bahan unggulan, dan standar manufaktur internasional seperti PIANC dan ISO untuk memastikan performa terbaik dari setiap produk.

Selain memproduksi, MJR Rubber juga menyediakan layanan konsultasi desain, pengiriman, hingga pemasangan di lapangan. Hal ini menjadikan mereka mitra ideal dalam proyek pembangunan dan perbaikan pelabuhan. Dengan reputasi yang telah teruji, cone fender dari MJR Rubber adalah pilihan tepat bagi pelabuhan yang mengutamakan keselamatan dan efisiensi jangka panjang.

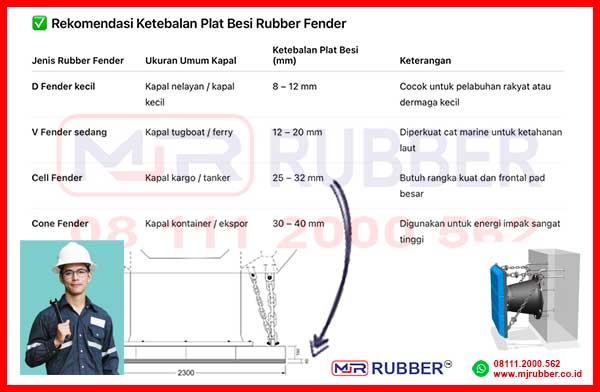

Pemilihan Ketebalan Plat Besi pada Rubber Fender

1. Ketebalan Plat Besi untuk Fender Ukuran Kecil
   Pada fender ukuran kecil, seperti V fender atau D fender yang dipasang di dermaga kecil, ketebalan plat besi yang digunakan berkisar antara 12 mm hingga 20 mm. Plat ini cukup untuk menahan beban benturan dari kapal berukuran kecil hingga sedang, terutama jika hanya menerima tekanan langsung tanpa penggunaan frontal frame yang besar.

2. Ketebalan Plat Besi untuk Fender Ukuran Besar
   Untuk sistem fender besar seperti Cone Fender atau Cell Fender, ketebalan plat besi pada frontal frame umumnya berkisar antara 25 mm hingga 40 mm, tergantung pada beban benturan maksimum, tipe kapal, dan distribusi tekanan. Pelabuhan dengan aktivitas kapal niaga besar atau kapal peti kemas membutuhkan plat yang lebih tebal agar deformasi dapat diminimalkan.

3. Standar Perhitungan Teknik
   Ketebalan plat besi harus dihitung berdasarkan data desain teknis seperti gaya impak (impact force), lebar frontal frame, dan sistem pemasangan. Simulasi menggunakan perangkat lunak teknik atau rumus pembebanan elastis menjadi panduan utama dalam menentukan ukuran ideal agar struktur tidak mengalami kegagalan saat digunakan.

Spesifikasi Plat Besi Frontal Frame Pelabuhan

4. Jenis Baja yang Digunakan
   Plat besi yang umum digunakan adalah baja karbon rendah seperti SS400, A36, atau Q235, karena memiliki kekuatan tarik yang baik dan cukup elastis untuk meredam beban benturan. Untuk aplikasi berat atau kebutuhan ketahanan ekstra, digunakan baja struktural berkualitas tinggi seperti S355JR atau equivalent.

5. Ketahanan Terhadap Korosi
   Plat besi harus dilapisi dengan cat marine epoxy atau sistem galvanis panas (hot dip galvanizing) agar tahan terhadap korosi laut. Untuk pelabuhan dengan lingkungan ekstrem, perlindungan tambahan dengan pelat gesek HDPE juga disarankan.

6. Sertifikasi dan Standar
   Material plat besi yang digunakan harus memenuhi standar seperti ASTM A36, JIS G3101, atau EN10025, dan disertai uji mutu material dari pabrikan. Pemilihan material dan perlakuan akhir sangat menentukan umur pakai sistem fender secara keseluruhan.

Catatan Penting:

1. Beban tumbukan dan ukuran frontal frame sangat mempengaruhi ketebalan plat.

2. Untuk pelabuhan industri berat dan laut terbuka, disarankan plat minimal 30 mm.

3. Semua plat harus berstandar ASTM A36, SS400, atau S355JR, dan dilapisi epoxy marine grade.

4. Jika digunakan HDPE pad (pelat gesek plastik), pastikan plat besi sudah dilubangi dan dilas sesuai pola baut agar distribusi beban merata.

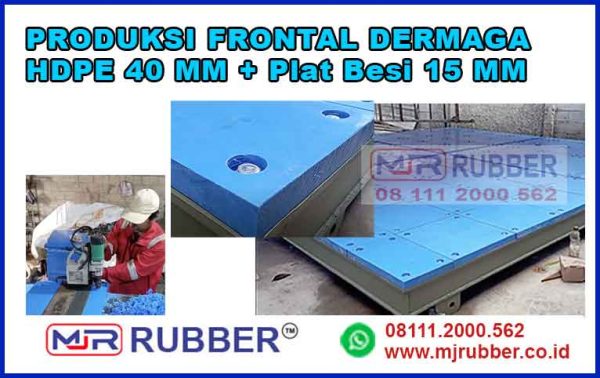

Material HDPE untuk Frontal Frame Pelabuhan

Material HDPE atau High-Density Polyethylene merupakan salah satu bahan yang kini banyak digunakan dalam sistem pelindung dermaga modern, khususnya sebagai lapisan luar pada frontal pad rubber fender. HDPE dikenal karena karakteristiknya yang kuat, ringan, tahan benturan, dan sangat cocok digunakan di lingkungan laut.

Ketahanan HDPE terhadap benturan berasal dari struktur molekulnya yang padat. Bahan ini mampu menyerap energi tumbukan ringan hingga sedang tanpa mengalami kerusakan struktural. Sifat elastisnya membuat HDPE mampu meredam gaya kontak langsung antara kapal dan pelindung dermaga. Karena itu, penggunaan HDPE membantu mengurangi risiko kerusakan pada lambung kapal maupun struktur pelabuhan.

Keunggulan lain dari material ini adalah daya tahan terhadap korosi air laut dan sinar ultraviolet. Dalam aplikasi pelabuhan, HDPE tidak mudah retak, lapuk, atau berubah bentuk meski terpapar kondisi lingkungan ekstrem. Permukaan licinnya juga mengurangi gaya gesekan saat kapal bersandar, yang penting untuk menjaga cat lambung tetap utuh.

Namun, meskipun HDPE memiliki banyak kelebihan, material ini tetap perlu dikombinasikan dengan pelat baja untuk mendukung kekuatan strukturnya. Tanpa dukungan yang kuat, HDPE bisa melengkung saat menerima tekanan dari kapal besar. Maka dari itu, desain frontal pad yang baik adalah perpaduan antara HDPE dan pelat logam yang kuat.

Sebagai produsen rubber fender berpengalaman di Indonesia, MJR Rubber memahami pentingnya pemilihan material pelindung yang tepat. Produk frontal pad dari MJR Rubber menggunakan HDPE berkualitas tinggi yang sudah teruji di berbagai pelabuhan. Setiap produk dirancang agar sesuai dengan kebutuhan benturan spesifik dermaga, mulai dari dermaga niaga hingga jetty industri.

Jika Anda sedang merencanakan proyek fender pelabuhan dan membutuhkan solusi material HDPE yang tahan lama, konsultasikan langsung dengan tim teknis MJR Rubber melalui nomor 081112000562. Anda akan mendapatkan solusi lengkap, mulai dari desain, pemilihan material, hingga pemasangan yang efisien dan sesuai standar.

Rekomendasi Frontal Frame Pelabuhan

Dalam perencana pelabuhan, saya merekomendasikan penggunaan frontal frame untuk dermaga yang menerima kapal ukuran menengah hingga besar. Sistem ini terbukti lebih andal dan efisien dibandingkan metode konvensional.

Investasi pada desain yang baik dan pemilihan material berkualitas akan memberikan penghematan besar dalam jangka panjang. Apalagi jika dipadukan dengan sistem monitoring kondisi struktur secara digital.

Frontal frame pelabuhan adalah solusi modern yang mendukung keselamatan, efisiensi, dan daya tahan struktur tambat. Oleh karena itu, sistem ini layak dijadikan standar baru dalam perencanaan dermaga masa kini.

Jika Anda sedang merencanakan proyek pelabuhan atau pengadaan rubber fender, MJR Rubber siap membantu pemilihan spesifikasi plat besi dan struktur pad yang optimal. Kami berpengalaman melayani dermaga skala kecil hingga jetty industri besar. Hubungi 081112000562 untuk konsultasi teknis langsung.
